上海鄂互電氣科技有限公司新聞資訊
電流互感器介紹,電流互感器100/5是什么意思?
時間:2022-05-20 15:22:23 點擊次數:1889

電流互感器是依據電磁感應原理將一次側大電流轉換成二次側小電流來檢測的儀器。電流互感器是由閉合的鐵心和繞組組成。它的一次側繞組匝數很少,串在需求檢測的電流的線路中。

因此它常常有線路的悉數電流流過,二次側繞組匝數比較多,串接在檢測外表和維護回路中,電流互感器在作業時,它的二次側回路始終是閉合的,因此檢測外表和維護回路串聯線圈的阻抗很小,電流互感器的作業狀況靠近短路。電流互感器是把一次側大電流轉換成二次側小電流來檢測 ,二次側不行開路。

電流互感器的底子結構組成

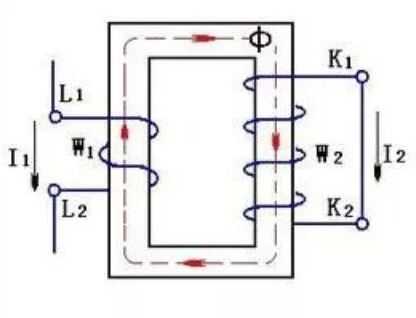

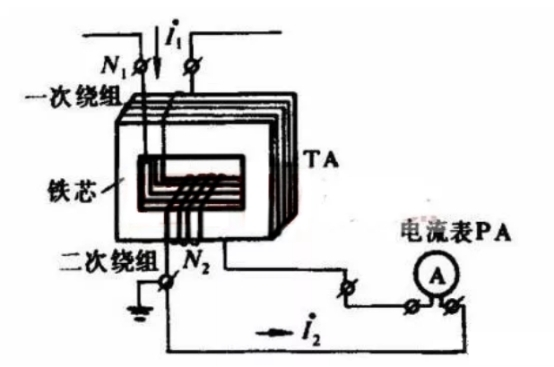

電流互感器由一次線圈、二次線圈、鐵心、絕緣支撐及出線端子等組成。電流互感器的鐵心由硅鋼片疊制而成,其一次線圈與主電路串聯,且經過被測電流I1,它在鐵心內發生交變磁通,使二次線圈感應出相應的二次電流I2。如將勵磁損耗忽略不計,則I1n1=I2n2,其間n1n2分別為一、二次線圈的匝數。電流互感器的變流比K=I1/I2=n2/n1

由于電流互感器的一次線圈聯接在主電路中,所以一次線圈對地有必要選用與一次線路電壓相適應的絕緣材料,以保證二次回路與人身的安全。二次回路由電流互感器的二次線圈、外表以及繼電器的電流線圈串聯組成。電流互感器大致可分為兩類,檢測用電流互感器和維護用電流互感器。

電流作業原理

電流互感器的原理是依據電磁感應原理,它的一次繞組常常有線路的悉數電流流過,電流互感器在作業時,它的2次回路始終是閉合的,因此檢測外表和維護回路串聯線圈的阻抗很小,電流互感器的作業狀況靠近短路。

在志向的電流互感器中,假定假定空載電流Ⅰ0=0,則總磁動勢Ⅰ0N0=0,依據能量守恒定律,一次繞組磁動勢等于二次繞組磁動勢,即

Ⅰ1NI=Ⅰ2N2

即電流互感器的電流與它的匝數成反比,一次電流對二次電流的比值Ⅰ1 /Ⅰ2稱為電流互感器的電流比。當知道二次電流時,乘上電流比就能夠求出一次電流,這時二次電流的相量與一次電流的相量相差1800



1005互感器怎樣算

組合互感器中,電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需求檢測的電流的線路中,因此它常常有線路的悉數電流流過,二次繞組匝數比較多,串接在檢測外表和維護回路中,電流互感器在作業時,它的2次回路始終是閉合的,因此檢測外表和維護回路串聯線圈的阻抗很小,電流互感器的作業狀況靠近短路。


公式V/100=X/5

電流互感器電流比 100/5

是指一次電流和二次電流的比值,100/520(倍),實踐用電量便是電度表的讀數&TImes;20

即:聯接5安電流表,讀數&TImes;20



電流互感器100/5是什么意思?

電流互感器100/5

是一次電流最大為100A,能夠按照比例變?yōu)樽畲?/span>5A的設備。

在實踐運用中,檢測的數值乘以倍率(100÷5=20倍),便是實踐電流值了。100/5相當于假定回路有100A的電流,互感器二次有5A的電流。
